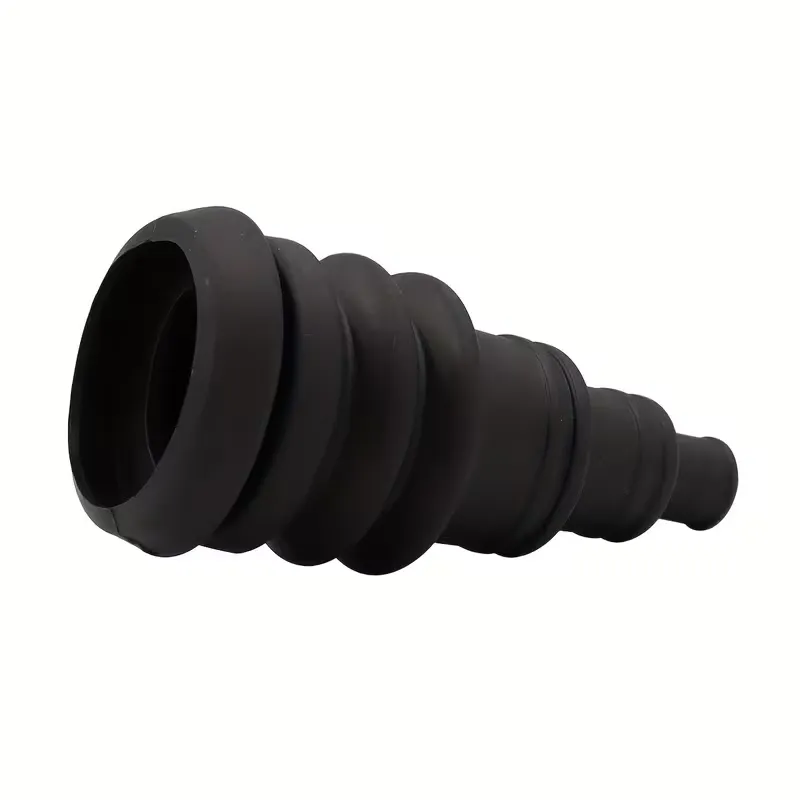

ゴム製ストレインリリーフケーブルブーツ – カスタム波形ベローズケーブル保護

高性能電気エンクロージャ、ダイナミックワイヤハーネスアセンブリ、屋外隔壁の場合、ケーブルエントリの保護は非常に重要です。{0}頑丈でフラットなグロメットは張力緩和を最小限に抑え、曲げ応力下でワイヤが破損する危険性があります。ゴム製ストレインリリーフケーブルブーツ（波形ケーブルエントリブーツまたは段付きパゴダケーブルスリーブとも呼ばれます）は、多直径の段付きデザインと柔軟な波形ベローズベースを統合することでこの問題を解決します。{0}この組み合わせられた形状により、さまざまなケーブル直径に対応し、動的な引っ張り力や曲げ力を吸収し、ほこり、水しぶき、摩耗を防ぎます。

Xiamen Best Seal では、一般的なカタログ在庫ではなく、カスタム設計のソリューションを専門としています。{0}私たちの中でISOおよびTÜV認定施設、当社のエンジニアリングチームは、CAD プリントに基づいて完全オーダーメイドのゴム製ストレインリリーフケーブルブーツを設計および成形します。生産システムありIATF 16949規格に準拠の下で検証されました厳格な AQL 0.25/0.40 品質プロトコル、すべてのバッチで最高の品質を保証します。カスタムベローズの壁の厚さから性能配合（耐候性 EPDM、耐油性 NBR、-耐候性 EPDM、耐油性 NBR、高伸度ネオプレン CR、または UL94 V-0 難燃性シリコーン）まで、弊社ではお客様の高応力用途に合わせた正確な仕様を製造しています。-UL認定施設.

Strain Relief Cable Boot Rubber Strain Relief Cable Boot

✵ ˚ : · ✬ カスタムストレインリリーフケーブルブーツエンジニアリングの利点 ✬ · : ˚ ✶

システムエンジニアや B2B 購買マネージャーが当社のカスタム成形ストレインリリーフブーツを指定する理由:

🌀 ダイナミックベローズストレインリリーフ

統合された波形ベローズセクションは、機械的曲げ応力をより広い範囲に分散し、連続動作時の鋭いワイヤーの折り曲げ、ワイヤーコアの破損、構造疲労を防ぎます。

📐 パゴダの踏み台を--サイズにカット

当社の多層ステップブートプロファイルにより、幅広いケーブル直径の互換性が可能になります。{1}ブーツは組み立て中に適切なステップ直径にトリミングできるため、在庫が最適化され、優れた設計の汎用性が得られます。

🧪 特殊高性能ポリマー-

当社では、耐紫外線性 EPDM、耐燃料性 NBR、耐オゾン性 CR、または高温 UL94 V-0 難燃性シリコーンなど、お客様の動作環境に合わせて特別に材料を配合しています。たとえば、耐紫外線性 EPDM、耐燃料性 NBR、耐燃料性 NBR、耐オゾン性などです。{{1}

ゴム製ストレインリリーフケーブルブーツのカスタム設計パラメータ

固定のカタログ標準構成に限定されるわけではありません。 Xiamen Best Seal は、アセンブリに必要な正確な張力緩和プロファイルを設計するための広範なカスタム成形機能を提供します。

設計パラメータ	カスタムエンジニアリング範囲	エンジニアリングおよびアプリケーションノート
ベローズコンボリューション	1 ～ 5 波形 / ウェーブベローズ	機械的シフトまたは動的荷重下での最大の角度の柔軟性とクッションの深さを決定します。
段階的なサイジング手順	2段～8段の同心円状段付段	3.0 mm から最大 50.0 mm までのカスタム直径により、1 つのブーツで複数のハーネスの外径を適合させることができます。
ベース溝径（口径）	10.0mm～120.0mm（公差±0.15mm）	円形パネルのパンチアウト内にしっかりと収まるように設計されており、安全な機械的摩擦ロックを形成します。{0}}
溝幅（パネル厚さ）	0.8mm～8.0mm	カスタム板金キャビネット、屋外プラスチック端子ボックス、または厚い鋳造金属ハウジングに適合するように設計されています。{0}
物理的硬度	45 ～ 75 ショア A	より柔らかく（45-55 ショア A）、ケーブルの導入が容易で、屈曲性が高い。-頑丈な荷重をサポートするため、より硬め (65-75 ショア A)。
ゴムポリマーコンパウンド	EPDM、ネオプレン(CR)、ニトリル(NBR)、VMQ(シリコーン)、フロロシリコーン(FVMQ)	耐候性、耐油性、耐薬品性、耐薬品性、耐候性、耐油性、耐薬品性、食品-グレード、または難燃性を備えた配合-で世界基準を満たしています。

厳格な AQL 0.25/0.40 品質基準

パーティングラインのバリ、肉厚の偏差、または複合ボイドは、ストレインリリーフブーツの抗屈曲能力を著しく弱め、IP- 定格の防塵シールを損なう可能性があるため、-厳格な AQL 0.25/0.40 品質プロトコル。すべてのカスタムバッチは、正確なデジタル寸法検査と材料応力テストを受けます。

AQL Quality Inspection for Rubber Strain Relief Cable Boots

カスタムストレインリリーフブーツの多彩な応用シナリオ

Application Scenarios for Custom Strain Relief Boots

★┊ 高ストレスの産業用アセンブリ向けに設計-

当社のカスタム配合ゴム製ストレインリリーフブーツは、重要な産業分野全体で優れた曲げ保護、耐摩耗性、気密シールを実現します。-

◌ 産業機械とオートメーション:波形ブーツは、動的な機械振動と、高振動モーターやセンサーアームに接続された太い電力線にかかる引っ張り力を減衰します。{0}}
◌ 屋外通信エンクロージャ:耐候性 EPDM ブーツは、風による曲げ力、雨の浸入、一定の紫外線放射から光ファイバーエントリケーブルを保護します。{0}{1}
◌ 自動車用ドアおよびファイアウォールハーネス:柔軟なネオプレン CR または EPDM ブーツは、車両の隔壁や可動ドアヒンジを通る電気配線を保護し、長期にわたる屈曲寿命を保証します。-
◌ 業務用および重電化製品:耐熱性-、UL94 V-0 難燃性-シリコンブーツは、業務用掃除機、温水ディスペンサー、医療機器の電源コードの差し込み口をサポートします。

バルク包装とカスタム OEM-対応の物流

継続的な大量の組立ラインとクリーンルームでの製造作業をサポートするため、当社のカスタムラバーブーツはすべて、防塵{1}}された PE バッグと重い二重壁の段ボール箱に梱包されています。-

custom rubber strain relief cable boot packaging

カテゴリ	梱包の詳細
内部保護パッケージ	ゴムの清潔さを維持し、表面の酸化を防ぐために、正確な重量カウントで密封された厚いPEバッグ。
輸送用外箱	防湿フィルムでしっかりと包まれた二重壁段ボールマスターカートン-。-
パレット化と単位積載	フォークリフトの安全のために、頑丈なプラスチック製のテンションバンドを使用してパレットに積み、{0}}縛り付けます。
カスタマイズオプション:カスタマイズされたロールの長さ、バーコード付きラベルの挿入物、組み立てワークステーション用のプラスチック製引き出しの品揃えをすぐに取り出すことができます。--

🚚 世界的な貿易と貨物の方法

方法	詳細
速達貨物	DHL、FedEx、UPS (プロトタイプおよび試用サンプルの場合は 3 ～ 5 営業日)
一括発送	LCL または FCL 海上貨物、航空貨物 (組み立てラインのスケジュールが厳しい場合)
貿易条件	FOB アモイ港、EXW、CIF、DDP (工場現場への関税有料配送)

コンプライアンスと品質管理

ベストシール OEM 工場声明:1. 私たちは ISO および TUV 認定工場です。私たちは20年以上にわたりゴム産業に特化しています。3.当社のすべての製品は、RoHS、REACH、UL、Prop 65、FDA、3A に準拠することができます。 IATF 16949 規格に準拠した品質管理。5.寸法精度に関する厳格な AQL 0.25/0.40 規格。

ゴム製ストレインリリーフケーブルブーツに関するよくある質問

❓ 標準グロメットと比較して、ストレインリリーフブーツはケーブルの故障をどのように防止しますか?

標準のグロメットは、鋭利なパネルの端からケーブルを保護するだけです。ストレインリリーフケーブルブーツは、拡張ベローズと漸進的なテーパーを備えており、曲げ力を徐々に変化させ、ケーブルの出口点での鋭いねじれの形成を防ぎ、内部のワイヤ導体の断線を防ぎます。

❓ ハイフレックスアプリケーション向けにステップ数とベローズの深さをカスタマイズできますか?{0}}

はい。 B2B カスタム OEM メーカーとして、Xiamen Best Seal はブーツの正確な形状を調整することを専門としています。 1 ～ 5 の畳み込みを構成し、ベローズの深さを調整し、階段状の直径をカスタムサイズ（3 mm ～ 50 mm のワイヤ束に一致させるなど）し、キャビネットの壁にしっかりと固定するカスタム取り付け溝を設計できます。-

❓ 屋外または化学物質への曝露に最適なゴム素材はどれですか?

紫外線や雨にさらされる屋外エンクロージャーの場合、EPDM は優れた耐候性を提供します。オイルや燃料と接触するエンジンベイや産業機械には、ニトリル (NBR) またはネオプレン (CR) を強くお勧めします。当社は、UL94 V{2}0 難燃性評価や食品グレードのコンプライアンスなどの特定の環境要件を満たすために、社内で化合物を配合しています。-
