カスタム UHMWPE ガイドリングおよび CNC 摩耗部品

高速オートメーション、瓶詰めライン、医薬品の液体の取り扱いでは、摩擦が敵です。-金属と金属の接触により、破壊的な熱、微粒子汚染、壊滅的な摩耗が発生します。究極の解決策は、UHMWPE (超高分子量ポリエチレン)-。 UHMWPE は、誰もが認めるエンジニアリングプラスチックの王様として知られており、PTFE (テフロン) に匹敵する摩擦係数を持ちながら、衝撃強度と耐摩耗性が飛躍的に高くなります。機械が八角形のガイドリングやスロット付き摩耗スリーブなどの複雑な-自己潤滑コンポーネント-を必要とする場合、標準の射出成形ではこの高粘度の-スーパー-ポリマーを処理できません。高度に専門化された精密加工が求められます。

Best Seal では、エラストマー成形と高度なエンジニアリングプラスチックの間のギャップを埋めます。当社は、以下を専門とする一流の B2B OEM メーカーです。CNC 加工された UHMWPE 部品。弊社からの運営ISOおよびTÜV認定施設当社の 5- 軸 CNC 旋削およびフライス加工センターは、固体の UHMW ロッドおよびチューブ素材を、信じられないほど複雑で耐久性の高い摩耗コンポーネントに変換します。-設計図でシャフトの滑りを防ぐための特注の八角形の内穴、ハウジングに固定するための外部の回転防止ノッチ、または精密に穴あけされたラジアル流体ポートが必要な場合でも、当社は正確な公差に従って製造します。-当社の UHMW 材料は100% FDA 準拠食品と直接接触するため、当社のカスタムガイドリングは世界の食品および飲料オートメーション OEM のゴールドスタンダードとなっています。すべての部品は当社の基準に基づいて厳密に検証されています厳格な AQL 0.25/0.40 品質プロトコル.

Custom UHMWPE Guide Rings FDA Food Grade Guide Rings

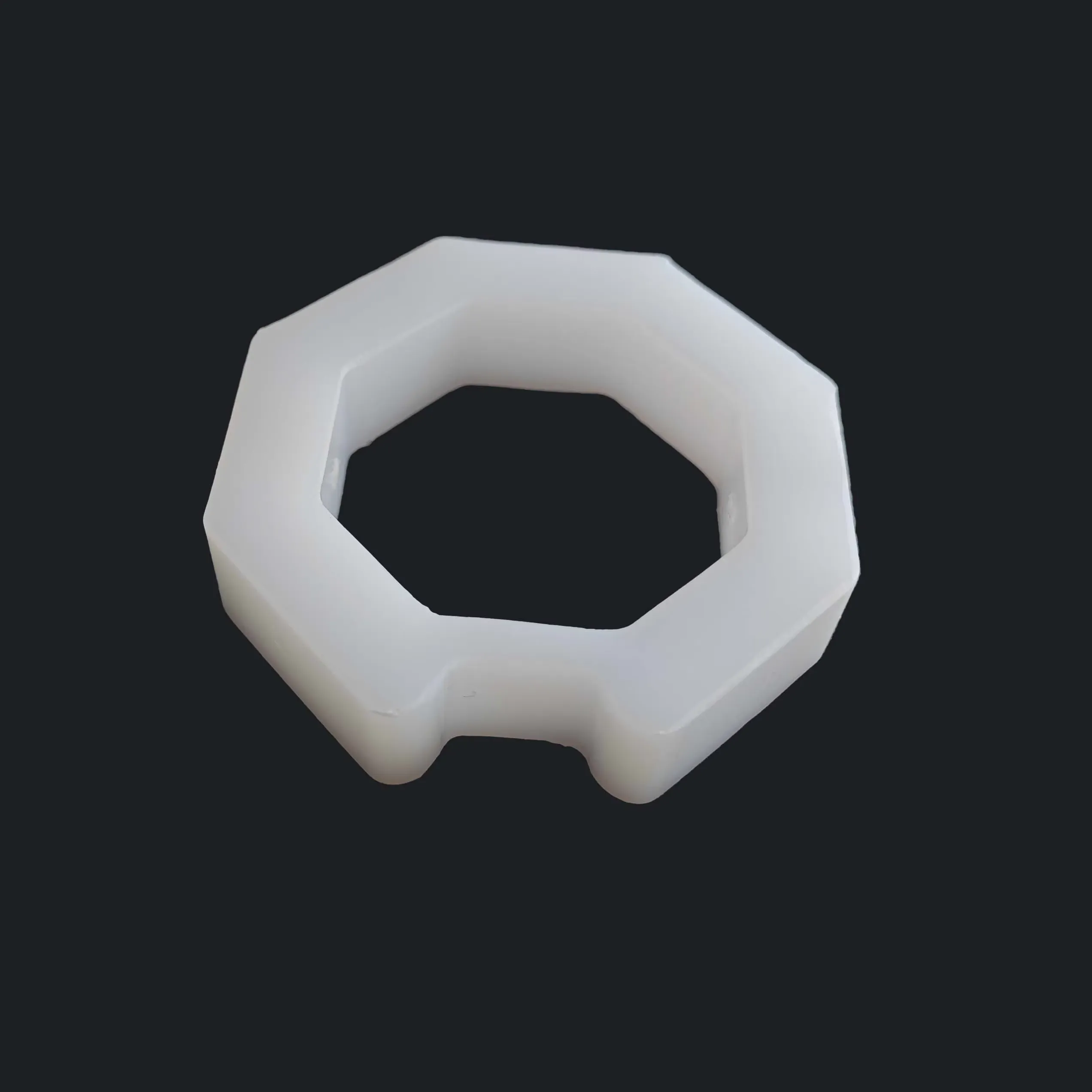

複雑な CNC アーキテクチャ: 八角形リング

UHMWPE は成形ではなく機械加工されるため、非常にシャープで正確な内部および外部の形状を実現でき、重要な機械的課題を解決できます。

⬡ 多角形（八角形）の穴

標準の丸穴は、高トルクのドライブシャフトで滑る可能性があります。-完全な八角形や六角形など、複雑な多角形の内部形状を CNC ブローチ加工またはフライス加工することができます。-これにより、相手シャフト上に確実な機械的ロックが形成され、巨大なねじり荷重下でも回転滑りがゼロになることが完全に保証されます。

⚙️ 外部回転防止ロック-

ガイドリングが金属ハウジング内で回転すると、機器が急速に破損します。当社では、UHMW リングの外径にカスタムの長手方向スロット、制限ノッチ、またはキー溝を直接フライス加工します。これらは機械のハウジングのタブと正確に嵌合し、不要な回転を防ぎます。

🕳️ ラジアルドリリングとタッピング

リングの側壁に沿って高精度の放射状の貫通穴を機械加工します。{0}これらのポートは、機械式止めねじを挿入したり、電子近接センサーを収容したり、洗浄液や潤滑剤をダイナミックシールに通過させるために使用できます。-

エンジニアが UHMWPE を選ぶ理由

高性能プラスチックを比較すると、UHMWPE は極めて高い耐久性と絶対的な化学的安全性を独自に組み合わせたものであり、摩耗の激しいシナリオではナイロンや標準アセタール (POM) よりも優れています。-

パフォーマンス指標	UHMWPE の利点
自己潤滑-（極度の低摩擦）	滑らかなワックス状の表面を持ち、摩擦係数は PTFE にほぼ一致します。必要外部グリースやオイルはゼロ、コンベアの汚染を防ぎ、モーターの所要電力を大幅に削減します。
耐摩耗性と耐衝撃性	あらゆる熱可塑性プラスチックの中で最高の耐摩耗性を備えています。{0}実際、滑り研磨用途では炭素鋼よりも耐久性があります。脆いプラスチックとは異なり、分子量が非常に高いため、ひび割れたり砕けたりすることなく大きな衝撃を吸収します。
FDA および衛生コンプライアンス	完全に無毒、無臭、無味です。-水分をまったく吸収しません (吸収率 0.01%)。つまり、細菌が繁殖したり、水中で膨張したり、強力な CIP (Clean-In Place-) 苛性化学薬品で洗浄しても劣化しません。

射出成形に対する CNC 加工の優位性

UHMWPE は信じられないほど長い分子鎖を持っているため、標準的なプラスチックのように流れる液体に溶けません。濃厚なゲルになるだけです。そのため、分子構造を劣化させずに射出成形することはほぼ不可能になります。応力を緩和した-押出成形または圧縮成形-された固体ビレットから始めて、高速-を活用するCNC 旋削とフライス加工、ポリマーの構造的完全性を 100% 維持します。このプロセスにより、完全な同心性、ゼロの内部空隙、および八角形の穴や回転防止ノッチなどの重要なフィーチャのマイクロミリメートル公差が保証されます。-当社のマシニングセンターは、当社の規定に基づいて欠陥のない部品を製造します-厳格な AQL 0.25/0.40 品質プロトコル.

CNC Machining of UHMWPE Custom Wear Rings

世界的な産業用途

Applications for FDA Food Grade Guide Rings

★┊ 食品加工、製薬、重物流

当社のカスタム機械加工 UHMWPE コンポーネントは、最新のオートメーションのバックボーンです。

◌ 食品および飲料用コンベヤー:メンテナンスフリーの FDA 承認のスライディングガイドブロック、ローラーサポート、ボトルネックガイドとして高速充填ラインで機能します。-
◌ 製薬オートメーション:錠剤の調剤および包装機械に、汚染ゼロ、耐薬品性のダイナミックシールと仕分けガイドを提供します。-
◌ 資材の取り扱いと仕分け:八角形および六角形のボアスリーブは、荷物仕分けコンベヤベルトの重いドライブシャフトに使用され、大きなトルクによる滑りを防ぎます。{0}
◌ 化学液体の取り扱い:従来の金属やゴムでは酸によって即座に破壊されてしまう、耐食性の高いバルブシートやポンプガイドリングとして機能します。-

コンプライアンスと品質管理

ベストシール OEM 工場声明:1. 当社は ISO および TUV 認定工場です。当社は、エンジニアリング プラスチック向けの精密 CNC 5 軸旋削およびフライス加工を専門としています。3.当社の UHMWPE は、食品との接触に関して 100% FDA 準拠であることが認定されています。世界的な REACH および RoHS 環境基準に完全に準拠しています。マイクロミリメートルの寸法公差に関する厳格な AQL 0.25/0.40 規格。

UHMWPE 加工に関するよくある質問

❓ この部品をナイロンまたは POM で射出成形してはどうでしょうか?

ナイロンと POM (アセタール) は安価に射出成形できますが、UHMWPE の極度の耐摩耗性と衝撃強度には太刀打ちできません。部品が激しく摩耗性の滑り摩擦にさらされると、ナイロンはより早く摩耗します。さらに、UHMWPE は実質的に水分を吸収しませんが、ナイロンは水を吸収して膨張し、湿った食品の加工環境で寸法不良を引き起こします。-

❓ カスタム CNC パーツには高額な工具 (金型) 料金を支払う必要がありますか?

いいえ！それがCNC加工の魅力です。スチールキャビティに部品を射出するのではなく、固体ビレットから部品を彫刻しているため、工具コストゼロ (NRE なし)機械加工部品用。お客様の CAD ファイルを CNC センターにプログラムして生産を開始するだけで、中規模のカスタムランでも驚くほどコスト効率が高くなります。--

❓ UHMWPEとゴムシールを組み合わせた部品を製造できますか?

はい。総合的な OEM メーカーとして、当社はサブアセンブリを得意としています。-用途で UHMW リングの低摩擦案内面と FKM (バイトン) またはシリコン O{{4} リングの流体シール機能を組み合わせた-ことが必要な場合は、精密に公差のある O- リング溝を UHMW に機械加工して、完全なシールされたアセンブリを供給できます。
